Стекло защитное 34*5 мм - ОРИГИНАЛ 15 кВт

850 руб.

Купить

Быстрая покупка

Сравнить

Отложить

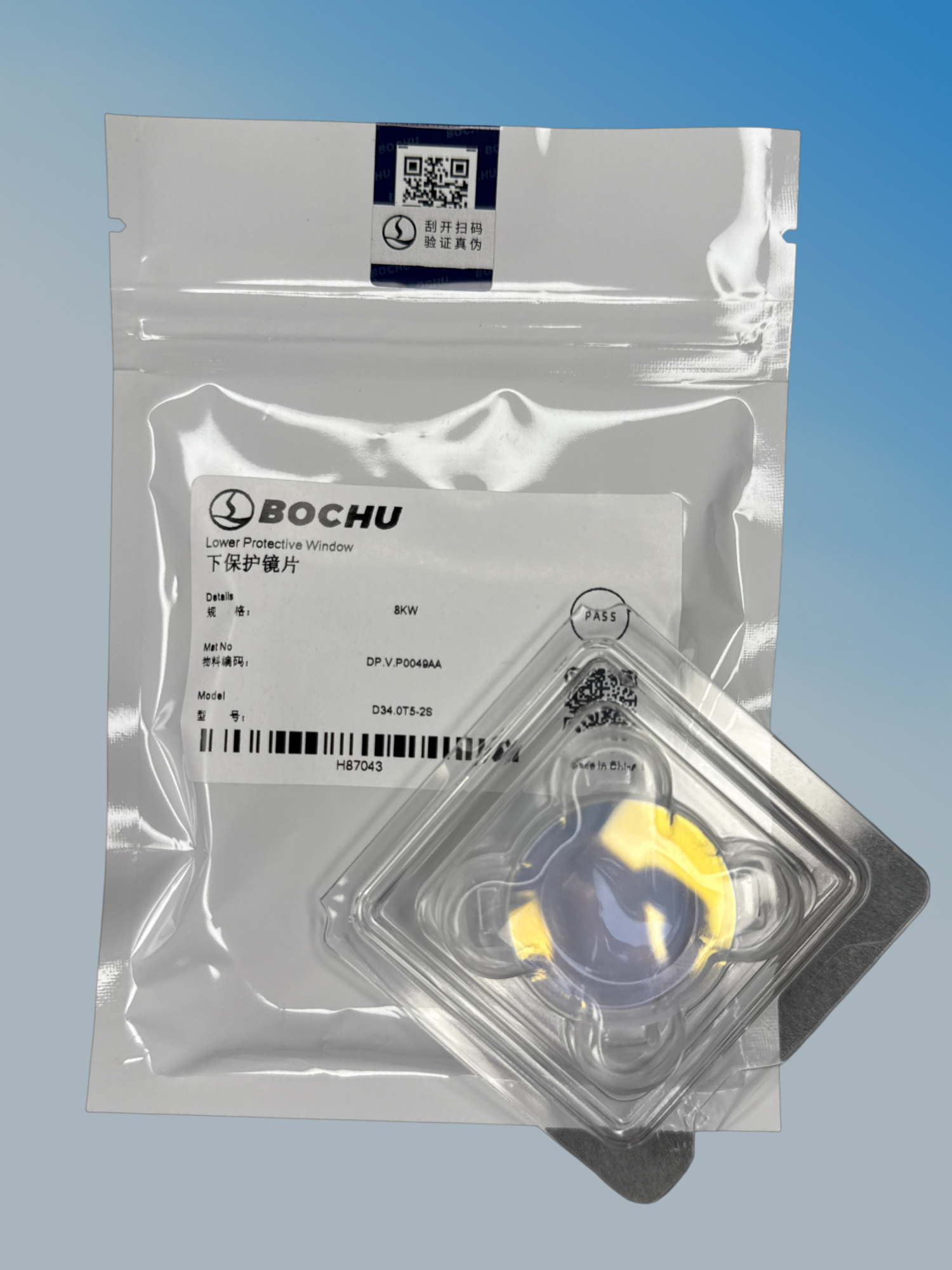

Стекло защитное 34×5 мм для лазерных станков

ОРИГИНАЛ BOCI/Bochu, до 15 кВт

Оригинальное защитное стекло типоразмера 34×5 мм (диаметр 34 мм, толщина 5 мм) предназначено для работы в режущих головах волоконных лазеров мощностью до 15 кВт.

Оно устанавливается в нижней части режущей головы и берёт на себя весь поток загрязнений: брызги расплавленного металла, дым, пыль и продукты горения не попадают на дорогую коллимирующую и фокусирующую оптику, что значительно снижает риск выхода из строя всей головы и дорогостоящего ремонта.

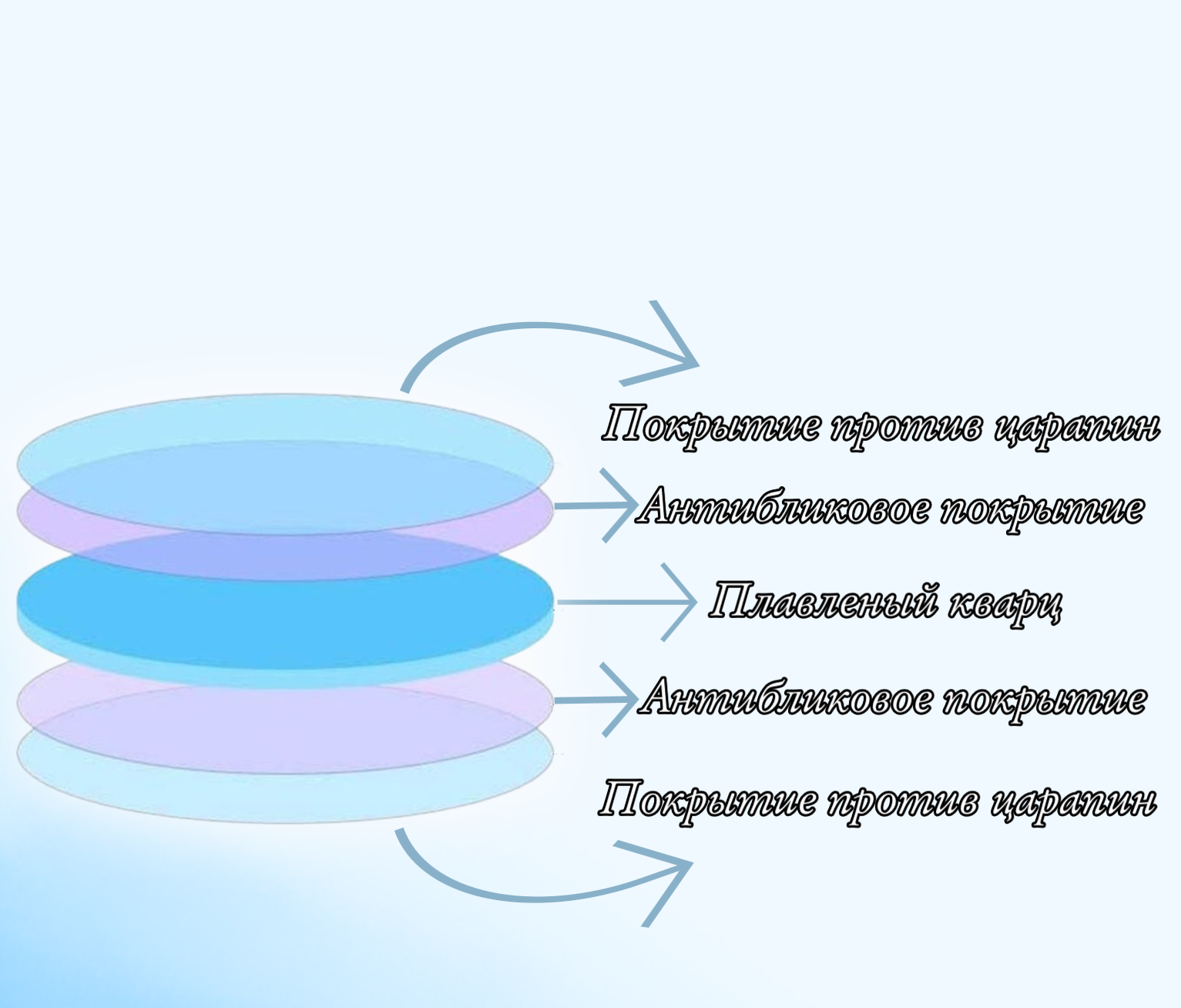

Стекло выполнено из высокочистого плавленого кварца (fused silica) с двусторонним просветляющим (AR/AR) покрытием, оптимизированным под диапазон 1030–1090 нм (1064 нм) волоконных лазеров. Такое покрытие обеспечивает максимальное пропускание, минимальное отражение и устойчивость к высоким плотностям мощности.

Формат D34×5 мм соответствует оригинальным защитным окнам для голов BOCI/Bochu BLT и ряду лазерных комплексов Trumpf® и других производителей, что подтверждается OEM-артикулами: 1614767, 2602937, TR300-4767, 8AB4767, 8OP4767, HG17.513.

Преимущества оригинального стекла BOCI/Bochu 34×5 мм (до 8 кВт)

Рассчитано на реальные мощности.
Материал и покрытия подобраны под работу с волоконными лазерами до 15 кВт при соблюдении нормальной чистоты и охлаждения. Это гарантирует предсказуемый ресурс и отсутствие «сюрпризов» на линии.
Максимальное пропускание, стабильный фокус.
Двустороннее AR-покрытие минимизирует потери на отражение, практически вся энергия луча доходит до фокусирующей линзы. Это даёт:
- стабильное положение фокуса;
- ровную кромку реза;
- экономию по времени и газу.
Надёжная защита дорогой оптики.
Защитное стекло принимает на себя загрязнение и механическое воздействие, сохраняя в чистоте и безопасности коллиматор и фокусирующую линзу. Своевременная замена недорогого оригинального стекла обходится гораздо дешевле ремонта или замены всей головы.
Полная совместимость с популярными системами.
Размер D34×5 мм и соответствие OEM-артикулам 1614767, 2602937, TR300-4767, 8AB4767, 8OP4767, HG17.513 означают, что это именно то оригинальное окно, которое используется в головах BOCI/Bochu BLT и ряде систем Trumpf®.

BOCI и Bochu — одно и то же?

Часто возникает вопрос: почему в одних каталогах написано BOCI, а в других Bochu BLT?

Производитель голов и систем управления — Shanghai Friendess Electronic Technology Co., Ltd.
Исторически их бренд и продукция на рынке часто обозначались как BOCI.
В последние годы компания продвигает бренд BOCHU (Bochu) и линейку интеллектуальных голов BLT (BLT4, BLT6, BLT8 и т.д.).

BOCI = Bochu (BLT) — это один и тот же производитель и та же линейка голов, просто с разными написаниями в старых и новых каталогах.

Изготовление защитного стекла для лазерных станков 34×5 ммОтзывы

Производство оригинального защитного стекла — это полный оптический цикл, включающий несколько ключевых этапов.

1. Оптический материал

Для стекла используется высокочистый плавленый кварц (Fused Silica / FS), который имеет:

очень низкое поглощение на длине волны 1030–1090 нм;
высокую термостойкость и устойчивость к термоударам;
высокий порог лазерного повреждения — что особенно важно при работе на мощностях до 8 кВт и выше.

2. Механическая обработка и геометрия

Из кварцевых пластин вырезают заготовки с запасом по размеру, затем:

доводят диаметр до 34 мм и толщину до 5 мм с точными допусками;
шлифуют торец и выполняют фаску, чтобы:
- стекло без усилий устанавливалось в посадочное место головки;
- не возникало сколов и трещин при зажатии и под давлением технологического газа.

Точная геометрия по толщине и клину критична для сохранения положения фокуса и качества реза.

3. Оптическая полировка

Поверхности стекла полируются до оптического качества:

достигается низкая шероховатость и минимальное рассеяние;
не искажается профиль лазерного пучка и сохраняется стабильный фокус даже при высокой мощности.

Без такой полировки стекло быстро нагревалось бы, давало бы паразитные отражения и ухудшало бы качество реза.

4. Нанесение просветляющих (AR) покрытий

Ключевой этап — нанесение двустороннего антиотражающего диэлектрического покрытия:

в вакуумных камерах наносят многослойные AR-плёнки, рассчитанные на диапазон 1030–1090 нм (1064 нм);
каждая сторона стекла отражает только доли процента, а суммарное пропускание достигает ~99,6–99,9 %;
низкое отражение и поглощение снижают нагрев и повышают допустимую рабочую мощность.

Перед напылением стекло проходит многоступенчатую очистку (химическая мойка, ультразвук, сушка в чистом помещении), поскольку любые загрязнения резко снижают порог лазерного повреждения покрытия.
